Двухвалковые дробилки

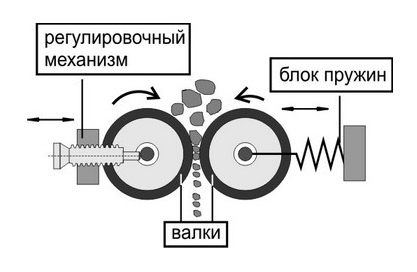

Принцип работы

Принцип действия двухвалковой дробилки основан на измельчении исходного продукта валками, вращение которых направлено навстречу друг другу. При этом материал затягивается между валками и истирается, испытывая одновременно сжатие и сдвиг. Привод валков осуществляется от электродвигателя через плоскоременную или клиноременную передачу, а также возможно исполнение через редуктор.

Применение

Двухвалковые дробилки применяются для среднего и мелкого дробления различных материалов: мела, угля, строительных отходов, солей и глин. С гладкими валками при измельчении продукта прочностью до 25 МПа, с зубчатыми валками применяются для дробления материала прочностью до 120 МПа.

К конструктивным особенностям двухвалковой дробилки можно отнести возможность регулировки межвалкового зазора, за счет перемещения подвижного валка, а также возможность защиты дробилки от попадания не дробимых материалов, за счет срезаемого пальца (в стандартном исполнении) или системой управления (опция).

Основным преимуществом двухвалковых дробилок является дробление исходного материала имеющего повышенную влажность и склонность к налипанию.

Технические характеристики и цены

Модель Производи-
тельность, м³/час
Фракция исходного материала, наибольшая, мм Размер куска материала на выходе, мм Мощность двигателя, кВт Редуктор Масса, кг Габаритные размеры LхBхH, мм Цена*
ДВ-500Г 9,0 ÷ 17 25 –1 ÷ –8 11×2 2700 2400×1400×2200 1 041 700
ДВ-700Г 18 ÷ 40 25 –1 ÷ –8 15×2; 18,5×2 3300 2700×1500×2200 1 345 300
ДВ-400Z - зубчатая 11 ÷ 35 300 –25 ÷ –55 7,5; 11; 15, 22 Ц2У-200-11У2; Ц2У-250-11У2 1600 1500×1400×2600 721 000
ДВ-500Z - зубчатая 25 ÷ 55 250 –25 ÷ –55 15, 22 Ц2У-200-11У2; Ц2У-250-11У2 2000 1500×1600×2600 905 000
ДВ2-660ZR - зубчатая c регулировкой 15 ÷ 60 270 –10 ÷ –55 (Регулируемый) 7,5х7,5 Ц2У-200; К77 D132M4 3000 2200×1300×620 По запросу
ДВ2-500ZRM - зубчатая c регулировкой 15 ÷ 45 450 –10 ÷ –55 (Регулируемый) 15,0х11,0 Ц2У-250; R107 3500 2700×1400×720 По запросу
ДВ2-700ZR - зубчатая c регулировкой 15 ÷ 60 300 –5 ÷ –55 (Регулируемый) 11,0х7,5 Ц2У-200; R97 3500 2200×1300×620 По запросу
* Цена с НДС в руб. на 06.11.2024

Возможны различные модификации изготовления материала бандажей валков: марганцовистая сталь — 110Г13Л, легированный чугун — ИЧХ28Н2, а также стандартного исполнения, в зависимости от основных физико-механических свойств материала и кратности измельчения.

С основными свойствами материалов можно ознакомиться здесь.

Двухвалковая дробилка может работать не только в помещениях, но и под навесом, на открытых площадках. Выбор площадки определяется конструктивным исполнением подачи и разгрузки материала дробления. Дробилка может быть оснащена различными транспортирующими устройствами:

Предприятие ООО «НПП «СТЦ» осуществляет гарантийное и сервисное обслуживание оборудования и поставку запасных частей.
