МЦ-600

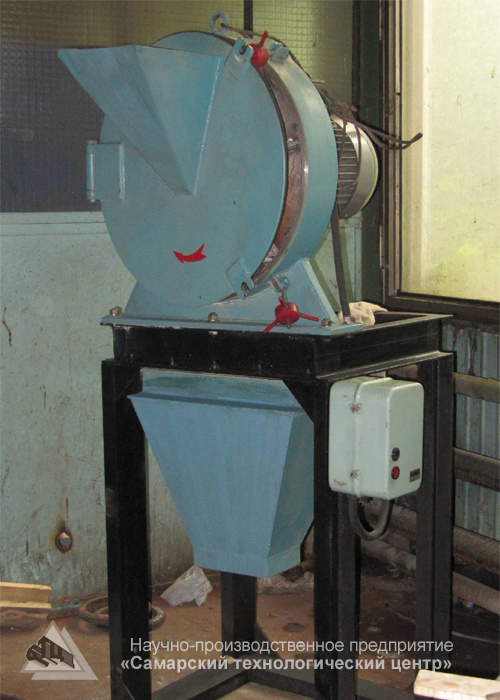

Одноступенчатая мельница МЦ-600 предназначена для тонкого и сверхтонкого измельчения различных абразивных материалов, которая представляет собой машину ударно-отражательного действия.

Возможны различные модификации изготовления материала ударных элементов: марганцовистая сталь — 110Г13Л, легированный чугун — ИЧХ28Н2, а также стандартного исполнения, в зависимости от основных физико-механических свойств материала и кратности измельчения.

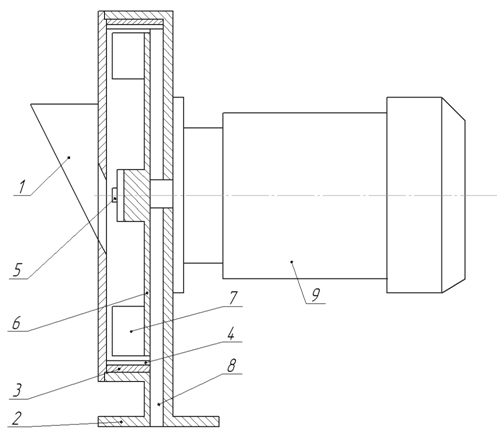

Мельница содержит загрузочный патрубок (1), цилиндрический корпус (2), внутри которого установлена сменная обечайка (3), на внутренней поверхности которого установлены отбойные плиты (4). Внутри обечайки (3) на валу (5) закреплен ротор. Ротор представляет собой диск (6) с установленными на нем легко заменяемыми рабочими элементами (7).

На цилиндрическом корпусе (2) имеется выгрузочный патрубок (8). Привод мельницы осуществляется от электрического двигателя (9). Все узлы мельницы смонтированы на общей раме.

Мельница работает следующим образом.

Измельчаемый материал из питателя через загрузочный патрубок (1) поступает на вращающийся с определенной скоростью ротор. После многократного ударно-отражательного нагружения между билами (6), неподвижно закрепленными на роторе, и отбойниками (3) измельченный материал через выгрузочный патрубок (8) направляется в бункер-сборник.
