ДВ2-700ZR - зубчатая c регулировкой

Валковая зубчатая дробилка



К категории дробильных машин, использующихся в горно-обогатительной, строительной, пищевой производственной отрасли, относится оборудование для дробления валкового типа. При этом сфера применения не ограничивается только измельчением путем дробления различного рода горных пород.

Одновалковое дробильное оборудование предназначено для разрушения черных и бурых углей и устанавливаются на котельных с водогрейными или паровыми котлами. Наиболее популярные двухвалковые дробилки, благодаря широкой области использования. Они измельчают мел, уголь, глину, соли, строительные отходы. Трех-, четырехвалковые машины применяются для выполнения многоступенчатого дробильного процесса.

В составе машин измельчения, кроме валов и приводного механизма с электродвигателем,  имеется загрузочный бункер, корпус, рама, на которой крепится все оборудование, приемный резервуар, куда ссыпается готовый продукт. Рама и корпус соединены между собой с помощью предохранительного устройства. Он состоит из набора пружин и тяг, обеспечивающих выполнение двух функций:

  • регулировка зазора между валами;
  • защита рабочего механизма дробилки от фракций, недодающихся дроблению.

Валы посажены на сферические роликовые подшипники для уменьшения силы трения, обеспечения плавности вращения и защиту от перекосов.

Опционально в дробилке был установлен механизм регулировки межвалкового зазора и устройство очистки валков от налипания влажных материалов.

Оригинальная методика расчета приводов и геометрии валков дробилки позволяет получить в процессе работы одновременно раскалывающее и истирающее воздействие на материал.


Производи-
тельность, м³/час
Фракция исходного материала, наибольшая, мм Размер куска материала на выходе, мм Мощность двигателя, кВт Редуктор Масса, кг Габаритные размеры LхBхH, мм Цена*
15 ÷ 60 300 –5 ÷ –55 (Регулируемый) 11,0х7,5 Ц2У-200; R97 3500 2200×1300×620 По запросу
* Цена с НДС в руб. на 10.07.2020

В стандартную комплектацию дробилки входит:

  • Дробилка на раме с электродвигателем и редуктором; цилиндро-конический мотор-редуктор
  • Упаковка - деревянный ящик.

Дополнительные опции:

  • шкаф управления с частотным преобразователем (регулировка частоты вращения валков дробилки, реверс);
  • бункер-лоток с ориентационной подачей материала непосредственно в зону валков
  • патрубок выгрузки
  • опорные металлоконструкции и площадки обслуживания (удобство ослуживания дробилки).

Срок изготовления дробилки 40-50 рабочих дней.

Выбрать другую модель валковой дробилки

Предприятие ООО «НПП «СТЦ» осуществляет гарантийное и сервисное обслуживание оборудования и поставку запасных частей.

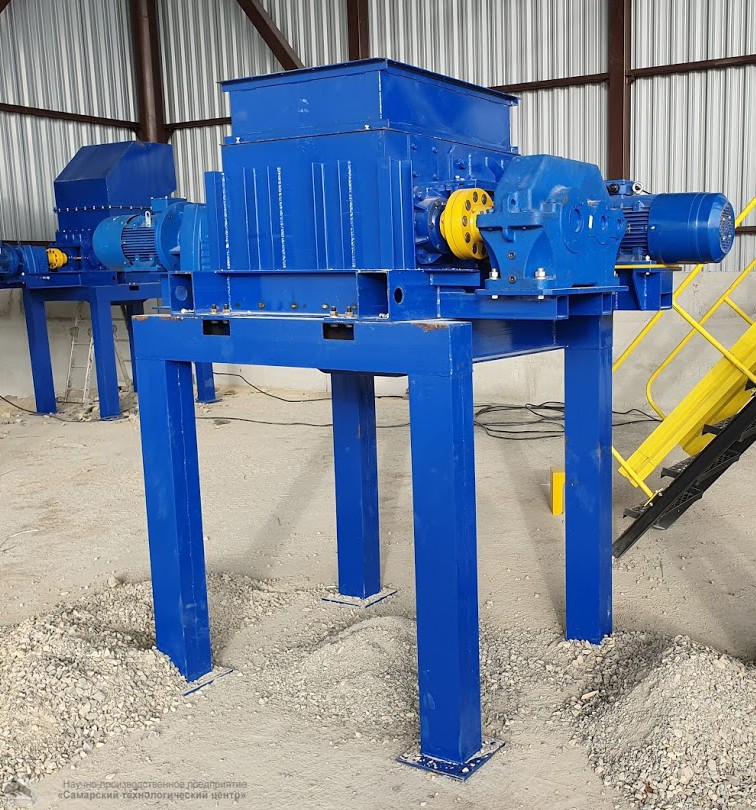

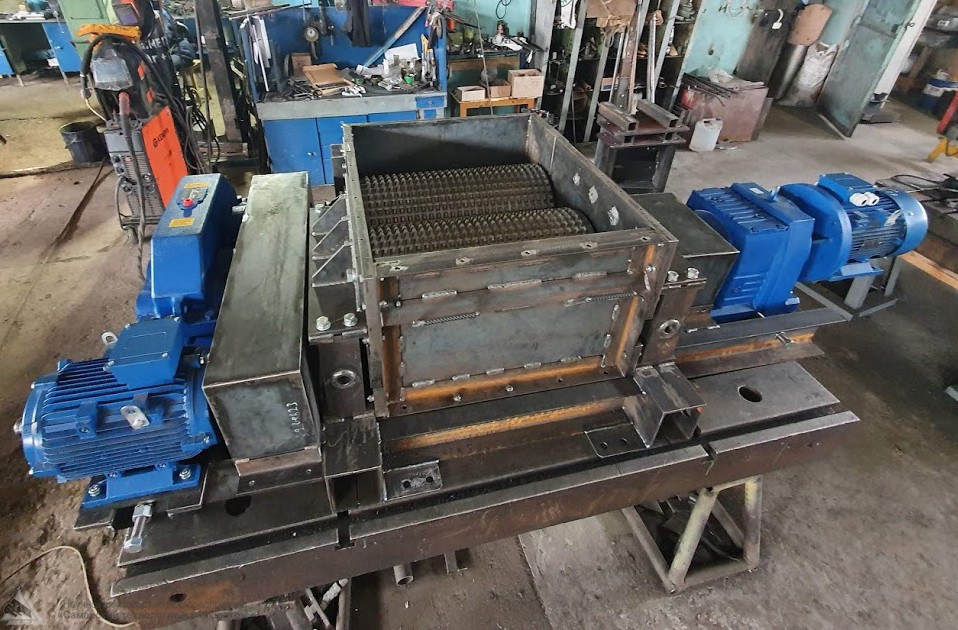

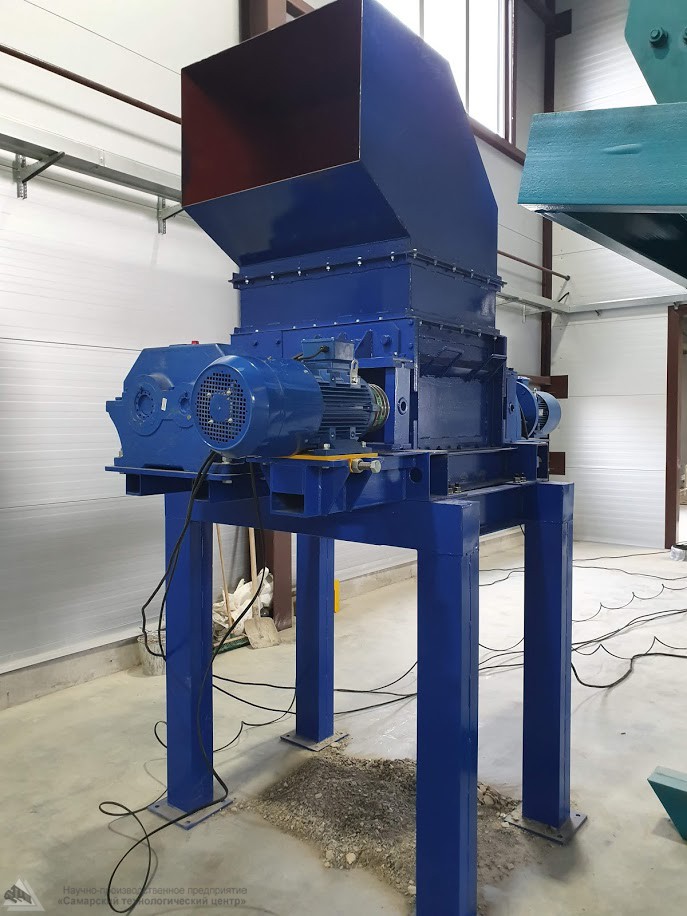

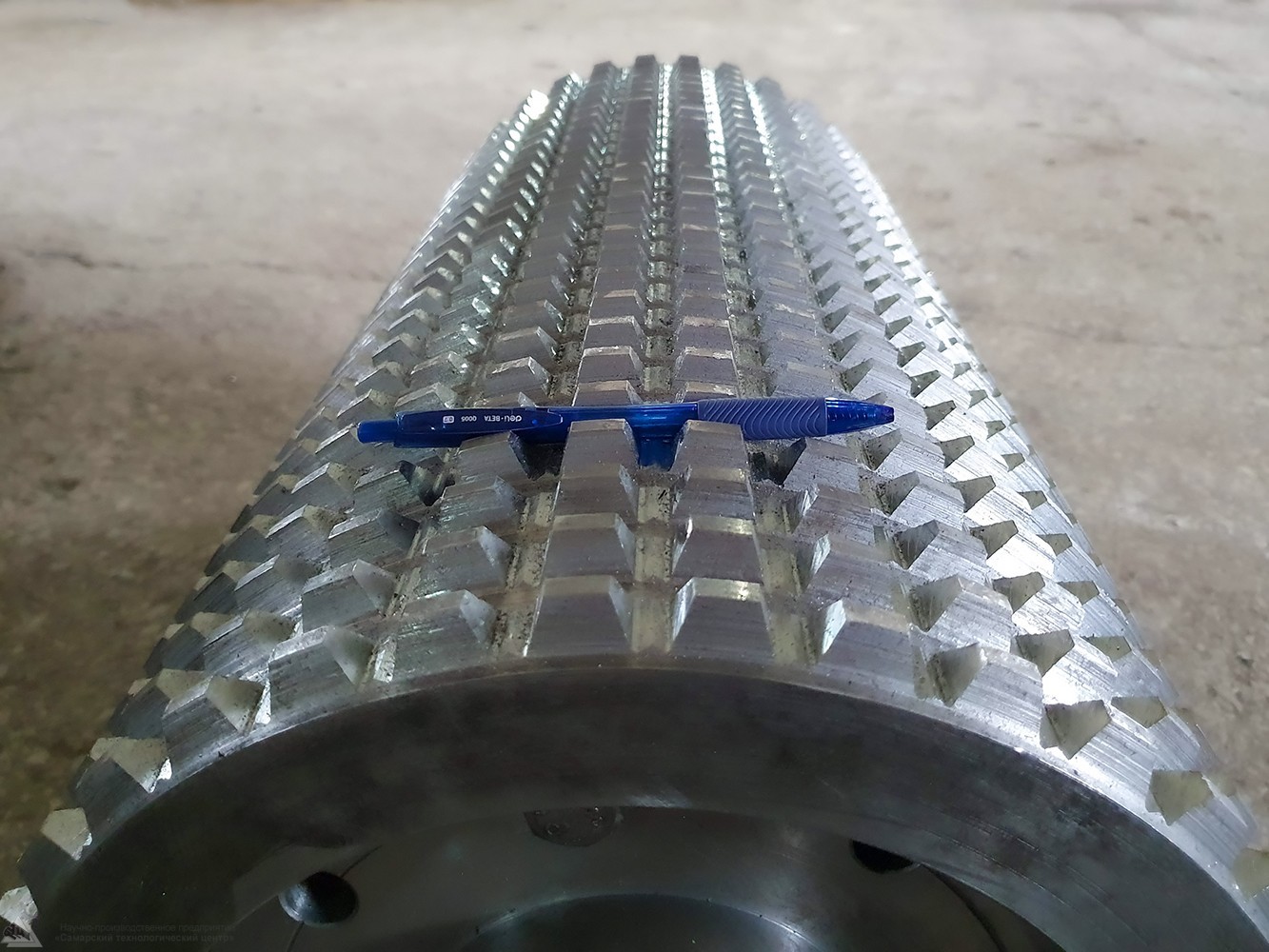

Фотографии
