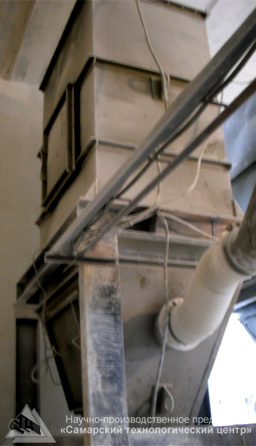

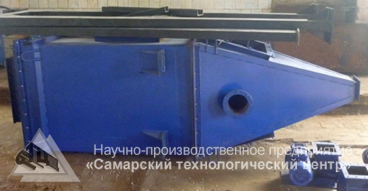

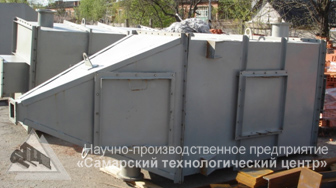

Фильтры рукавные ФР
Рукавные фильтры типа ФР предназначен для пылеулавливания мелкодисперсных частиц из воздушной смеси в системах пылеулавливания и аспирации линиях дробления и измельчения, пыли из сушильных установок и из воздуха пневматических транспортных систем. Рекомендуется к применению на последней ступени сухой очистки воздуха.
Конструкция рукавных фильтров
Рукавные фильтры состоят из корпуса прямоугольной формы. В корпусе установлены рукава с фильтрующей тканью. В нижней части корпуса расположен входной патрубок. В результате прохода запыленного воздуха через ткань рукава, осуществляется фильтрация воздуха. С ростом материала (мелкодисперсных частиц) на фильтрующей поверхности, возрастает пневмосопротивление.
Для регенерации (очистки) рукавов фильтра применяется способ самоочистки за счет вибраций, создаваемых вибровозбудителем. Очищенный воздух выходит через патрубок. Выгрузка из бункера фильтра осуществляется с помощью шлюзового питателя.
Параметры | Значения | ||
---|---|---|---|
Типоразмер фильтра | ФР-11 | ФР-6 | ФР-4 |
Допустимая запыленность газов (не более), г/м³ | 50 | 40 | 30 |
Температура очищаемого газа, °С | 60–160* | 60–160* | 60–160* |
Максимальное давление (разряжение) (не более), кгс/м² | 500 | 500 | 500 |
Гидравлическое сопротивление (не более), кгс/м² | 200 | 200 | 200 |
Эффективность очистки, % | 98 | 98 | 98 |
Площадь фильтрующей поверхности, м² | 25 | 13.5 | 5 |
Количество рукавов, шт. | 11 | 6 | 4 |
Установленная мощность, кВт | 1.1 | 0.25 | 0.25 |
Габаритные размеры L×B×H, мм | 5400×1900×1200 | 3700×1700×1300 | 2500×1800×1100 |
Масса, кг | 1200 | 700 | 430 |
* максимальная температура очищаемых газов может доходить до 300°С, применяя специальные фильтровальные материалы.
