Циклон типа ЦН

Циклоны ЦН-15

Циклоны серии ЦН-15 рассчитаны для сухой очистки газов. Данные циклоны рекомендуется применять в установках улавливающих золу из дымовых газов; пыль, уносимую из сушилок; пыль, уносимую газом из аппаратов, в которых формируются процессы со взвесями пыли в газе; пыль, образующаяся при пневматической транспортировке материалов; при очистке воздуха с запыленностью до 450 г/м.

Для пылеочистки пылевоздушной смеси от взрывоопасной, сильнослипающейся и волокнистой пыли, циклоны ЦН-15 использовать не рекомендуется.

От расхода очищаемого воздуха зависит исполнение циклона, могут быть как в одиночном исполнении, так и в групповом, состоящего из двух, четырех, шести и восьми циклонов.

При выборе типоразмера циклона необходимо принимать, что с увеличением диаметра циклона уровень очистки воздуха снижается. В связи с этим желательно применять циклоны с диаметром менее 800–1000 мм.

Конструктивно циклон ЦН-15 рассчитан на работу при температуре до 400°С и под разряжением (давлением) 5(500) кПа (кгс/м²). Изготавливаются циклоны как левого, так и правого конструктивного исполнения. Они могут быть смонтированы как на всасывающей линии, перед вентилятором, так и на нагнетании, после вентилятора.

В соответствии с этим циклон укомплектовывается улиткой на выходе очищенного воздуха или зонтиком. В процессе очистки воздуха от сильно абразивной пыли, которая приводит к износу крыльчаток вентилятора, циклоны необходимо устанавливать перед вентилятором.

Условное обозначение типоразмера одиночного и группового циклона ЦН-15

Пример: ЦН-15-300×1УП; ЦН-15-800×4СП.

  • ЦН — циклон НИИОГАЗа;
  • 15 — угол наклона входного патрубка относительно горизонтали (град);
  • число после тире — внутренний диаметр цилиндрической части циклона;
  • У — с камерой очищенного газа в виде улитки;
  • С — с камерой очищенного газа в виде сборника;
  • П — пирамидальная форма бункера;

При работе циклонов ЦН-15 должна быть обеспечена выгрузка пыли с помощью шлюзовых питателей. При этом уровень пыли в бункерах должен быть не выше плоскости, расположенной от крышки бункера на 0,5 диаметра циклона.

В технической характеристике приведены значения производительности, отнесенные к скорости в цилиндрической части циклона V=2,5 и 4,0 м/с. В обычных условиях оптимальной считается скорость 4,0 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

Технические характеристики циклона ЦН-15

Параметры Величина
Допустимая запыленность газа, г/м³
 для слабослипающихся пылей
 для среднеслипающихся пылей

не более 1000
250
Температура очищаемого газа, °С не более 400
Максимальное давление (разрежение), ПА (кгс/м²:) 5 (500)
Коэффицент гидравлического сопротивления:
 для одиночных циклонов
 для групповых циклонов:
   с «улиткой»
   со сборником

147

175
182
Степень очистки (расчетная) газов (при медианном диаметре частиц пыли 10 мкм, плотностью 2,7 (г/м³); дисперсией 3,5 и скоростью газового потока 3,5 м/сек, % 80
Энергетические затраты на очистку 1000 м газа, кВт/ч 0,3–0,7

Схемы циклонов ЦН-15 УП, технические характеристики, габаритные размеры циклона (группы циклонов) можно посмотреть здесь.

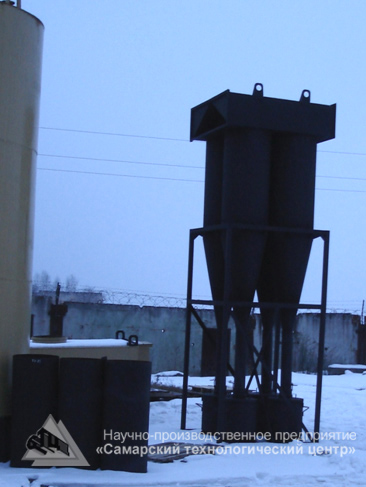

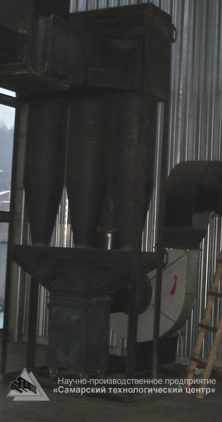

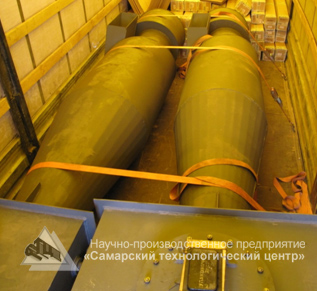

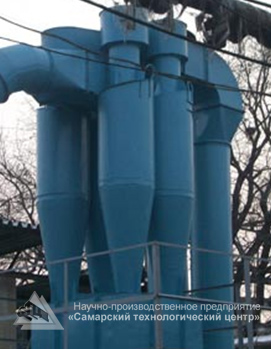

Фотографии
