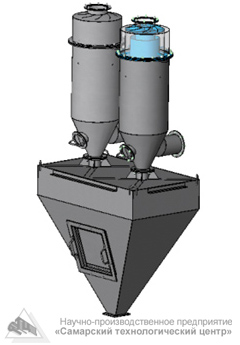

Пылеуловитель типа ПТ

Пылеуловитель представляет собой сварную конструкцию, включающую в себя корпус, направляющий аппарат (завихритель) патрубки ввода и вывода газа, систему сепарационных камер. Сбоку корпуса на конусной части расположен патрубок люка, для осмотра и чистки аппарата.

Принцип работы пылеуловителя следующий: пылевоздушная смесь через входной патрубок поступает в направляющий аппарат (завихритель), в котором расположены лопатки, которые способствуют завихрению пылегазового потока. За счет действия центробежных сил происходит разделение частиц пыли или продукта в пространстве между корпусом и экраном завихрителя.

Очищенный газ поступает в патрубок вывода. Отделившаяся пыль под действием силы тяжести попадает в накопительный бункер.

Выгрузка из бункера фильтра осуществляется с помощью шлюзового питателя.

Параметры Значения
Типоразмер пылеуловителя ПТ-2,0
Расчетная производительность (по воздуху), м³/ч 2000 2000
Допустимая запыленность газов (не более), г/м³ 160
Температура очищаемого газа (не более), °С 400
Максимальное давление (разряжение), кгс/м² 500
Рабочая скорость, м/с 18 ÷ 22
Эффективность очистки, % до 98.6
Габаритные размеры L×D, мм 1600×700
Масса, кг 125
Фотографии
