Ленточный конвейер

При перемещении различных сыпучих материалов, песка, щебня, шихты, руды, угля, необходимым транспортным средством является ленточный конвейер.

Различные модификации конвейеров с шириной ленты 400, 500, 650, 800, 1000, 1200 мм и длиной до 50 м устанавливаются как по горизонтальным, наклонным, так и комбинированным трассам.

Конструктивно конвейер ленточный состоит из: приводной станции состоящей из электродвигателя, ременной передачи, редуктора или мотор-редуктора, смонтированных на отдельной стойке с площадкой обслуживания. Трасса ленты натянута между приводным и натяжным барабанами со скребком для очистки ленты и поддерживается роликами, смонтированных на приводной, натяжной и промежуточной секциях.

Так же в конструкции возможно использование бункера для загрузки материала. Бункер располагается над натяжной секцией и имеет регулируемую шиберную заслонку. Вся конструкция питателя смонтирована на опорных стойках.

Дополнительно возможны комплектации с устройством регулировки скорости движения ленты, приемными столами, рольгангами.

Скорость движения ленты, м/с 0,2–4
Ширина ленты «В», мм 400 500 650 800 1000 1200
Производительность, мЗ/час 60–200 100–280 250–500 360–700 550–1100 600–1600
Натяжное устройство винтовое
Редуктор, тип 1Ц2У-250 1Ц2У-250 1Ц2У-200 1Ц2У-200 Ц2У-355Н Ц2Н-450
Электродвигатель, напряжение, В 380
Профиль сечения рабочей ветви желобчатый, прямой
Угол наклона конвеера От 0° до 30°
Диаметр роликов, мм 108 108 127 127–159 127–159 159–194
Диаметр барабанов, мм.
Приводного 250–500 250–500 250–630 400–1000 500–1200 630–1600
Натяжного 250–400 250–400 250–500 400–800 400–1000 315–1200
Отклоняющего 250–400 250–400 250–500 400–800 400–1000 315–1200
Длина барабанов, мм 500 600 750 950 1150 1400

При решении производственной, технологической задачи, выбор конвейера не всегда может быть типовым и это как правило. Поэтому мы рекомендуем Вам заполнить опросный лист с целью максимально эффективного рассчета оборудования.

Предприятие ООО «НПП «СТЦ» осуществляет гарантийное и сервисное обслуживание оборудования и поставку запасных частей.

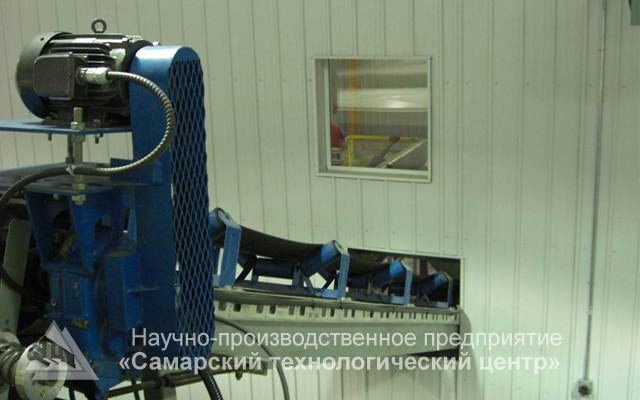

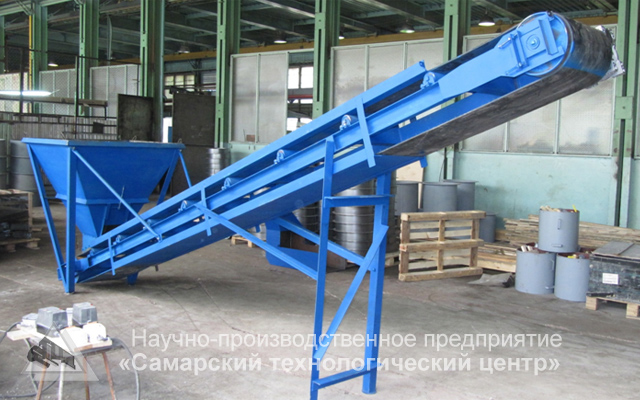

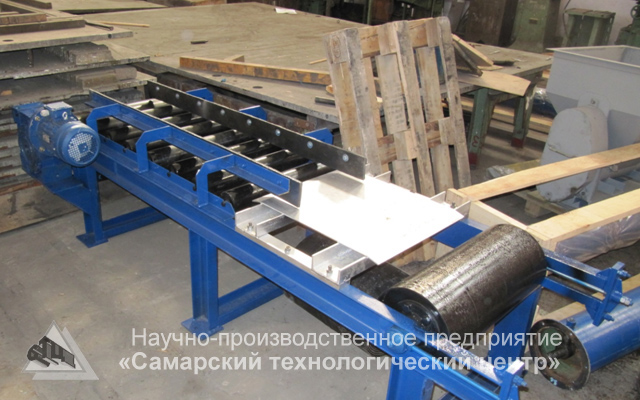

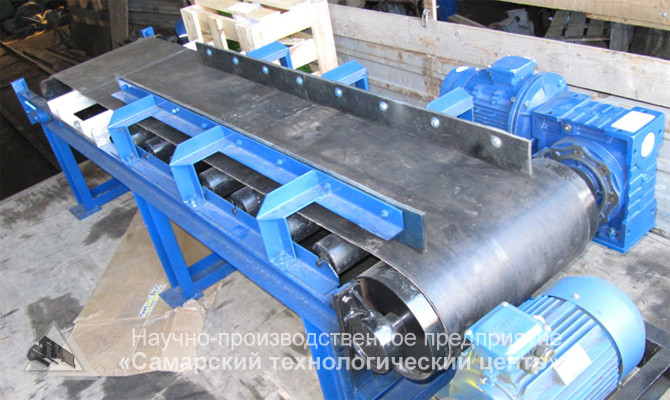

Фотографии
