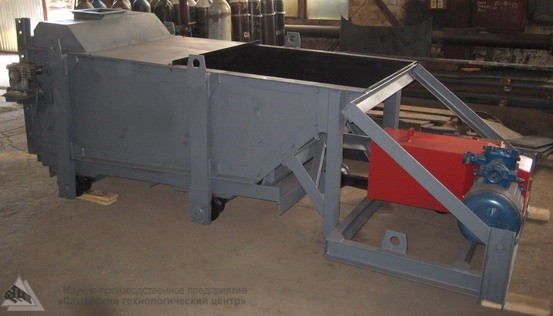

Питатель качающийся



Область применения – предприятия угольной, добывающей и других отраслей промышленности.

Принцип работы питателя КЛ: при перемещении вперед, лоток сдвигает из окна загрузочного бункера порцию материала, при ходе назад материал, находящийся на лотке, удерживается на месте за счет давления - сопротивления оказываемого вышележащим на нем материале. Таким образом осуществляется проскальзывание лотка относительно находящегося на нем материала. Вследствие этого материал ссыпается через кромку лотка в технологические устройства или транспортные механизмы.

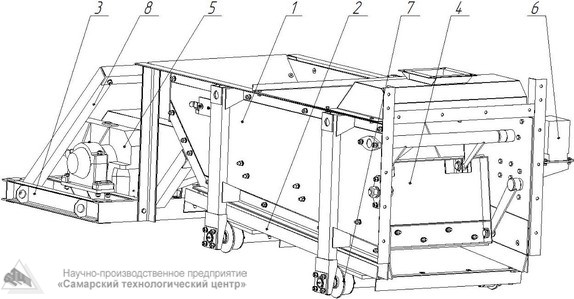

Питатель состоит из: короба (приемной части) 1;  лотка (рабочего органа) 2; рамы привода 3; заслонки 4; привода 5; привода заслонки 6; пар колесных 7, укосины  8, соединяющие раму привода с коробом.

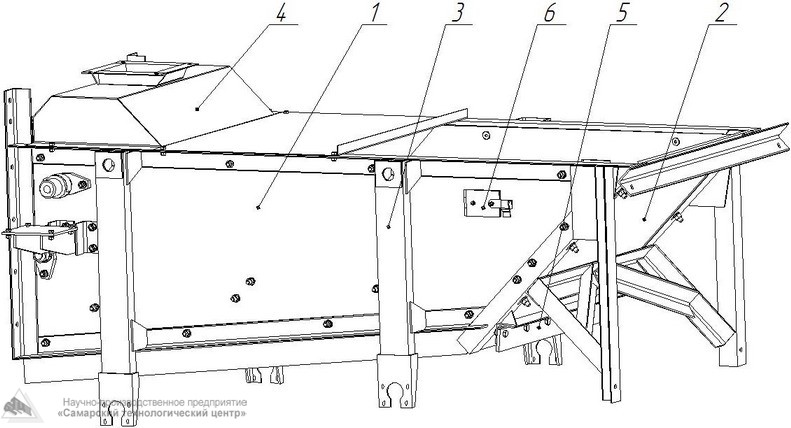

Короб (приемная часть) (Рис.2) состоит из двух боковых (1) и наклонной торцевой (2) стенок. Боковины и наклонная часть короба с внутренней стороны футерованы листами из износостойкой стали. На стойки короба (3) крепятся колесные пары, по которым двигается лоток. Короб снабжен кожухом системы аспирации (4).

Для того чтобы исключить просыпание выдаваемого материала, боковины в нижней части имеют комбинированные самовосстанавливающиеся уплотнения. В нижней наклонной части короба питателя на кронштейне установлен очиститель (5), который предназначен для устранения просыпания выдаваемого материала между днищем лотка и футеровкой наклонной части короба. Очиститель необходимо установить до упора в днище лотка. Для компенсации износа очистителя кронштейн имеет поперечные пазы.

Предприятие ООО «НПП «СТЦ» осуществляет гарантийное и сервисное обслуживание оборудования и поставку запасных частей.

Типоразмер питателя

КЛ - 8

КЛ - 10

Параметры

Значения

Производительность, м3/час

0 ÷ 280

0 ÷ 375

Максимальная крупность материала, мм

400

500

Ход лотка, мм

0 ÷ 200

0 ÷ 200

Число ходов лотка, ход/мин

70

70

Мощность эл.двигателя (взрывозащищенный*), кВт

5,5

7,5

Частота вращения , об/мин.

1500

1500

Тип редуктора

Ц2У-200

Ц2У-250

Габаритные размеры питателя, мм, с воронкой:





    Длинна, мм

3100

3600

    Ширина, мм

1700

1700

    Высота, мм

1200

1300

Масса, кг

 1300

1800

*Дополнительная опция
