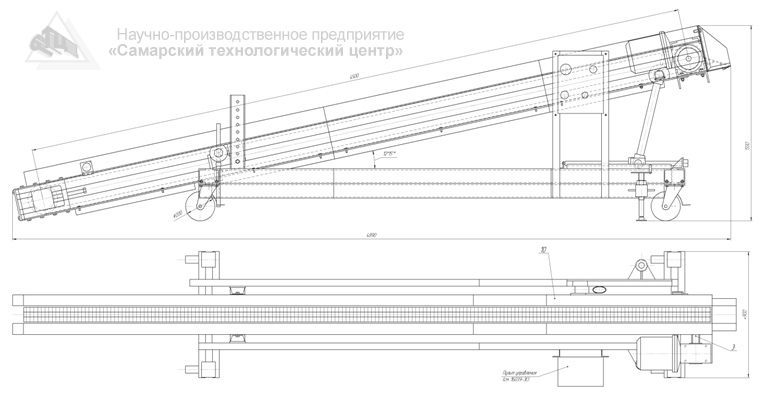

Конвейер цепной для нагретых заготовок

Конвейер цепной высокотемпературный КЦВ, в отличие от ленточного конвейера, предназначен для передачи из печи нагретых заготовок из алюминиевых или титановых сплавов для последующей обработки.

Конвейер, за счёт особенностей конструкции, имеет четыре изменяющихся параметра:

  • длина конвейера — от 3000 мм (3 м) до 6000 мм (6 м) между осями ведомого и ведущего валов (в зависимости от центральных вставок «Рамы опорной» и «Рамы конвейера» и соответственно изменённой длины цепи);
  • угол наклона конвейера — от 0° до 12°;
  • высота рабочего полотна конвейера над полом со стороны загрузки (в соответствии с высотой «Стола приёмного» печи) — от 500 мм до 900 мм;
  • ширина рабочего полотна конвейера — от 120 мм до 300 мм (за счёт перемещения ограждающих «Бортиков»).

Так же в конструкции возможно использование бункера для загрузки материала. Бункер располагается над натяжной секцией и имеет регулируемую шиберную заслонку. Вся конструкция питателя смонтирована на опорных стойках.

Дополнительно возможны комплектации с устройством регулировки скорости движения ленты, приемными столами, рольгангами.

Тяговый элемент цепь 3НП-25,4–376 ГОСТ 21834–87
Материал цепи стали марок 20X23Н13, 10X23Н18
Привод цепи: Мотор-редуктор червячный TNRV-90-25-AIS100LB4-B8 фирмы “Combarco”
Мощность электродвигателя, кВт 3
Скорость движения цепи, м/мин 31
Габариты транспортируемой детали, max, мм 120×400
Температура транспортируемых деталей, С 1000
Габаритные размеры, мм: 4900×900×1400
Масса, кг 900

Предприятие ООО «НПП «СТЦ» осуществляет гарантийное и сервисное обслуживание оборудования и поставку запасных частей.
