Питатель пластинчатый

При подаче груза непрерывным потоком, а также при транспортировании штучных грузов применяют пластинчатые конвейеры, полотно которых изгибается в вертикальной плоскости, а в ряде конструкции (при применении двухшарнирной пластинчатой или круглозвенной цепи) и в горизонтальной плоскости.

В этих конвейерах цепи соединяются металлическими лотками-пластинами. Пластинчатый конвейер состоит из приводного устройства, натяжного устройства и пластинчатой катковой цепи с лотками, образующими настил, движущийся по направляющим, поддерживающим рабочую и холостую ветви конвейера.

Разгрузка происходит с полотна питателя при проходе лотков через ведущие звездочки, а загрузка может производиться через загрузочную воронку в любом месте рабочей ветки конвейера.

Плоский безбортовой настил применяется главным образом для транспортирования штучных грузов. Для увеличения сечения насыпного груза, а следовательно, и увеличения производительности конвейера применяют подвижные, т. е. движущиеся вместе с полотном конвейера, или неподвижные борта.

Для транспортировки сыпучих материалов предназначен конвейер ленточный.

Предприятие ООО «НПП «СТЦ» осуществляет гарантийное и сервисное обслуживание оборудования и поставку запасных частей.

Модель ПП-10
Расчетная производительность, м³/ч 20 ÷ 120
Максимальный размер кусков, мм 400
Объем бункера, м³ 5
Ширина полотна, мм 1000
Скорость движения полотна, м/с 0,061
Ширина шибера, мм 800
Регулируемый зазор, мм 165 ÷ 650
Высота неподвижных бортов, мм 975
Шаг тяговой цепи, мм 320
Число зубьев тяговой звездочки 6
Натяжное устройство винтовое
Ход натяжки, мм 350
Максимальная нагрузка на одну ветвь цепи, кгс 5000
Электродвигатель: 4А112 М4У3
  мощность, кВт 5,5
  частота вращения, об/мин 1500
  напряжение, В 380
Редукторы Ц2У-355-25-12У1
Ц2У-200-31,5-21У1
Габаритные размеры, мм 8750×3725×3125
Масса, кг 7500

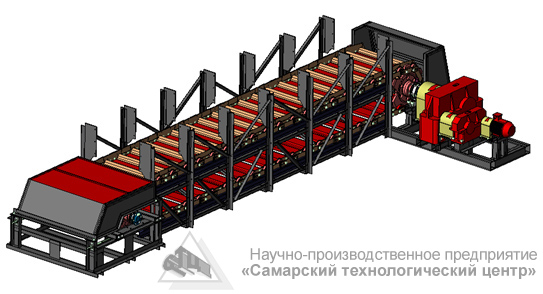

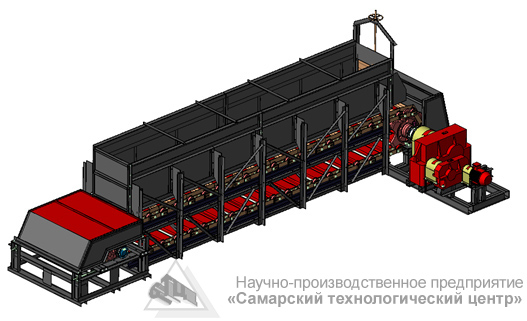

Фотографии
