Питатель шнековый

Питатель шнековый «ПШВ-40-650-1600» предназначен для регулируемой подачи минерального сырья.

Питатель можно использовать как разгрузочное устройство бункерных установок, в качестве загрузочного устройства машин, требующих дозированной подачи материала, а также в комплексе с транспортными устройствами иного типа.

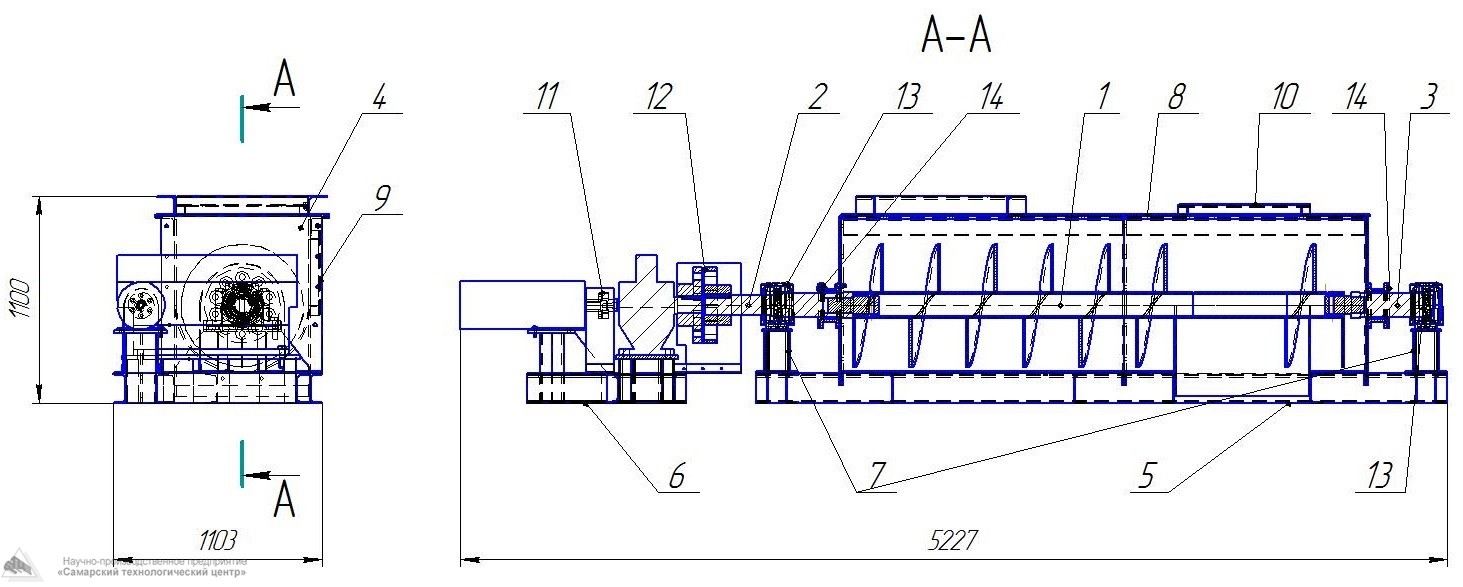

Общий вид питателя

Общий вид питателя с обозначением составных частей показан чертеже. Привод осуществляется от электродвигателя (поз. 15) через МУВП (поз. 11), вращение передается на редуктор (поз. 16), с редуктора через МУВП (поз. 12) на Вал приводной (поз. 2). С вала вращение передается на Шнек (поз. 1); который в свою очередь, удерживается в подшипниковых опорах (поз. 13). Материал подается в питатель через загрузочное окно корпуса, под собственным весом. При вращении Шнека материал перемещается вдоль корпуса (поз. 4) и выгружается в разгрузочном окне.

Типоразмер питателя ПШВ-40-650
Расчетная производительность, т/ч(*с частотным преобразователем):  8,0 ÷ 40,0*
Частота вращения шнека, об/мин(*с частотным преобразователем): 1,5 ÷ 7,5*
Диаметр шнека, мм 650
Электродвигатель:
  тип АДЧР132М4У3
  мощность, кВт 11
  частота вращения, об/мин 1500
  напряжение, В 380
Редуктор 1Ц3У-250
Масса, кг 2500

Предприятие ООО «НПП «СТЦ» осуществляет гарантийное и сервисное обслуживание оборудования и поставку запасных частей.

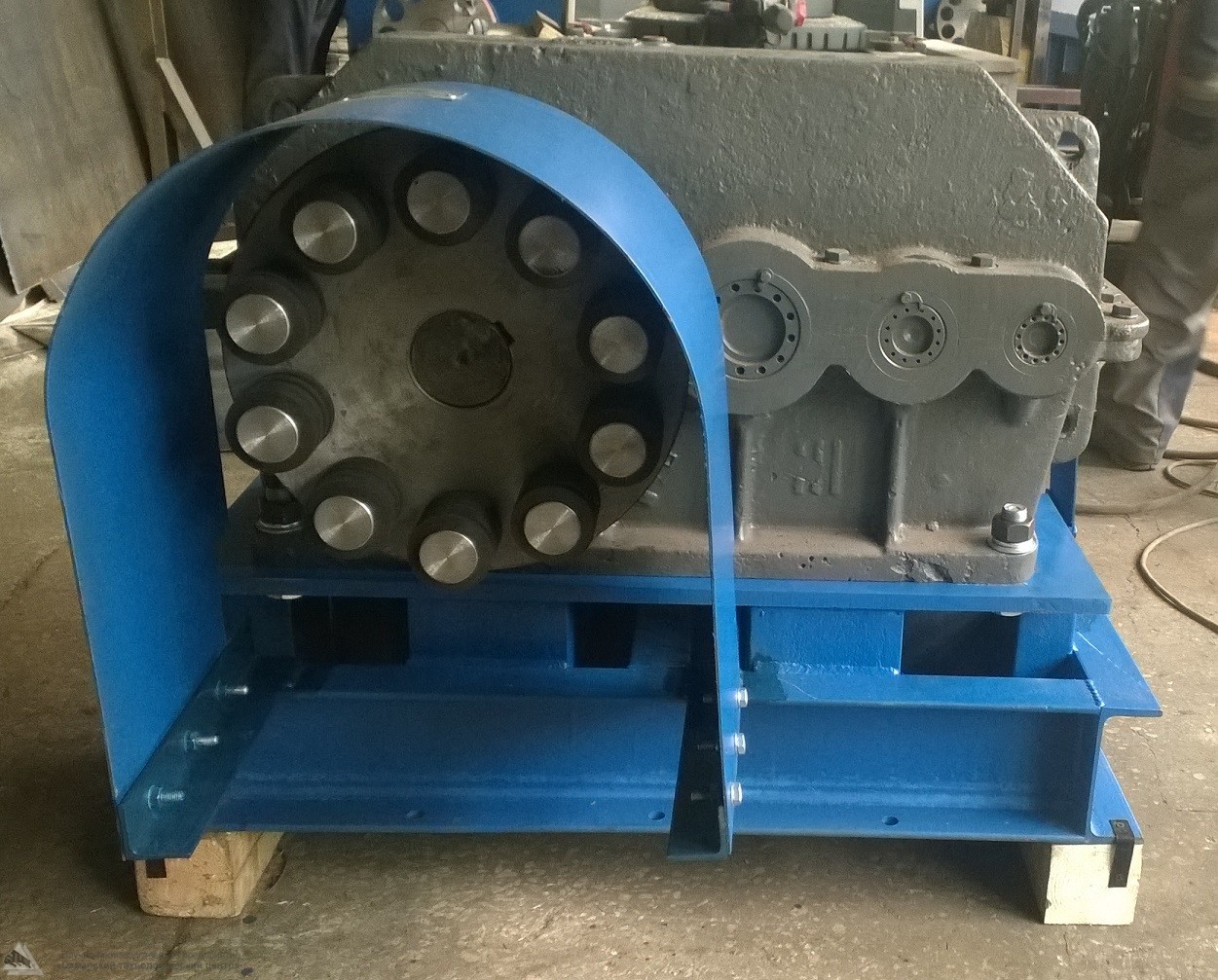

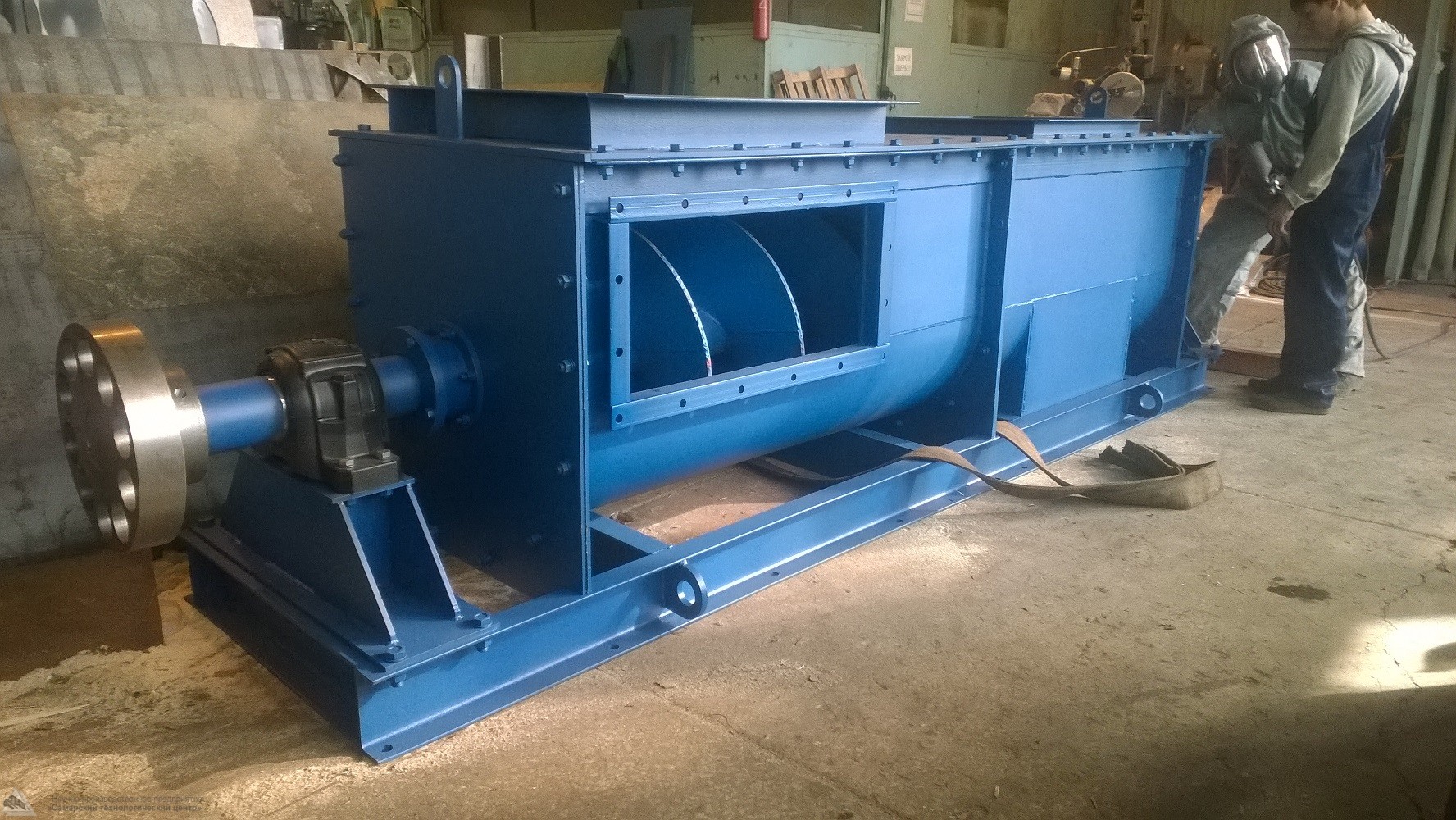

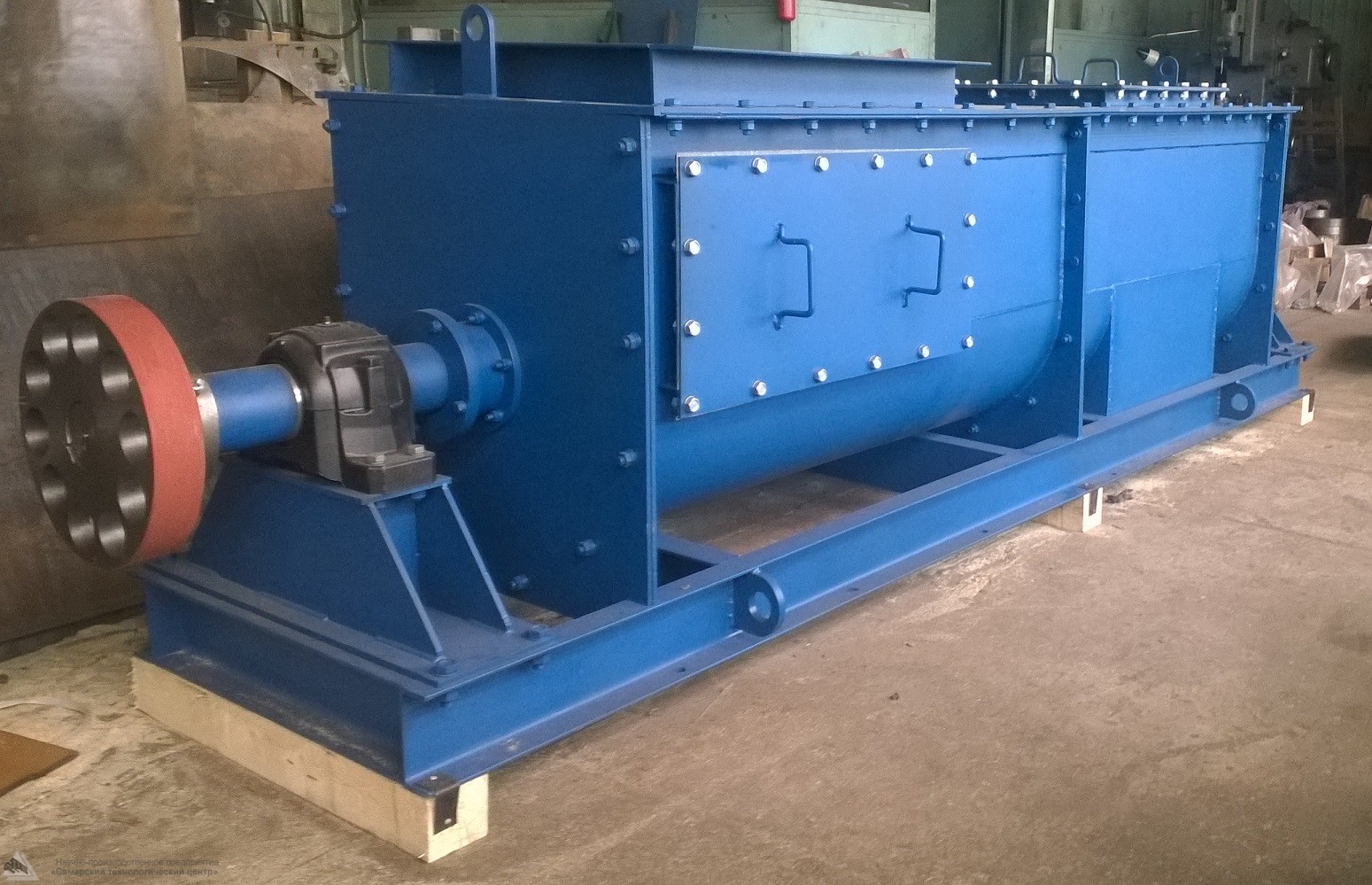

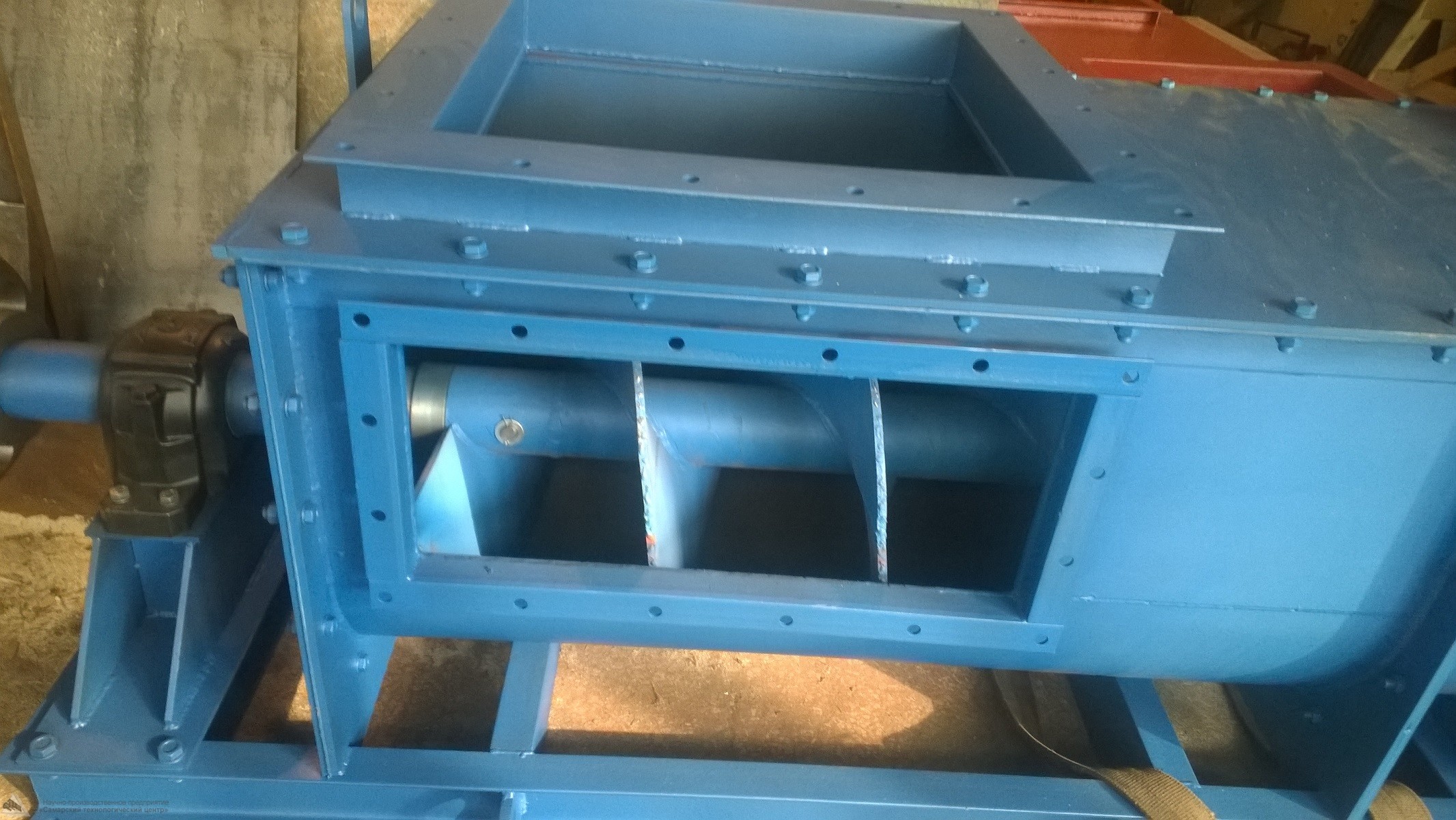

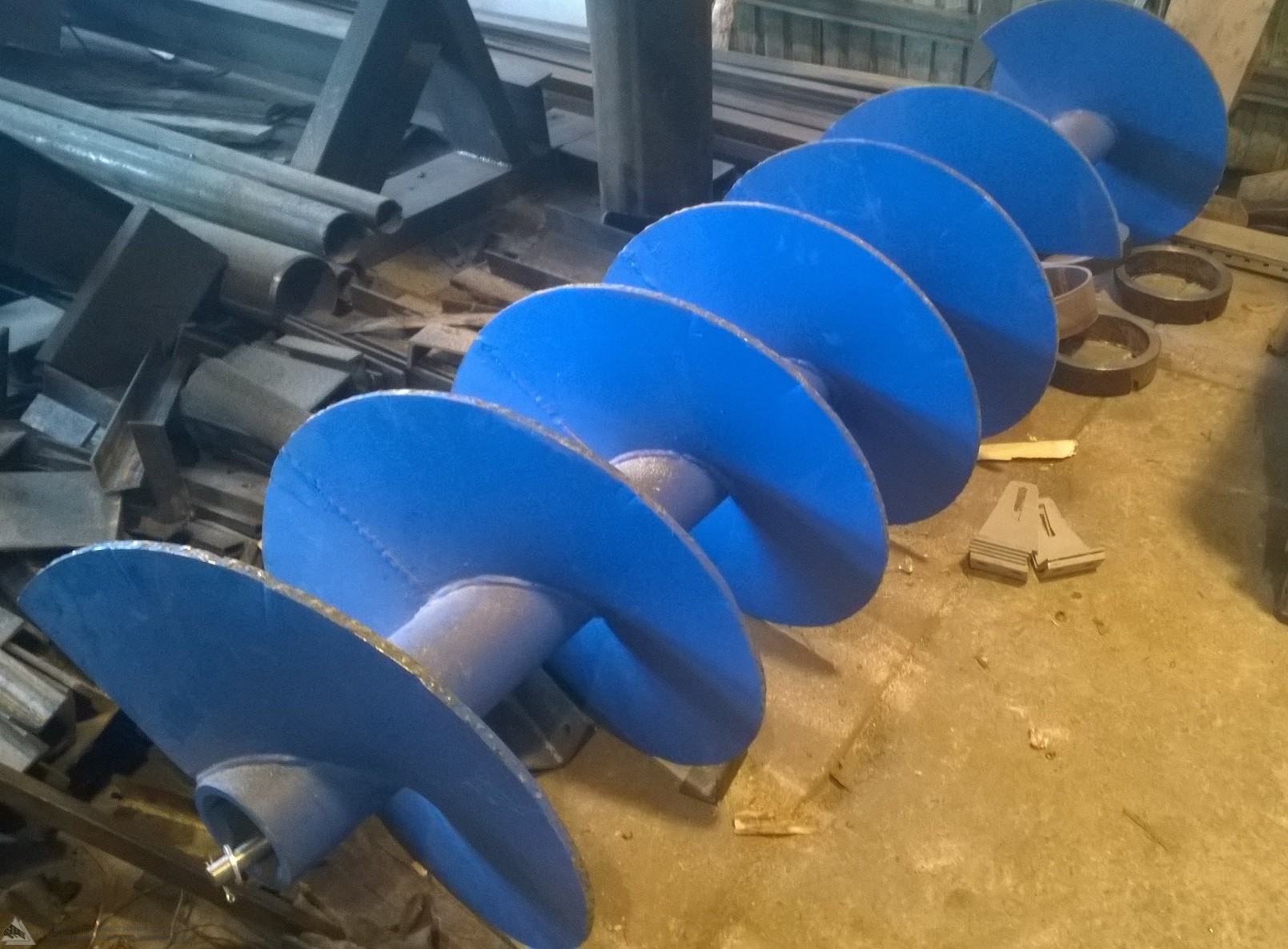

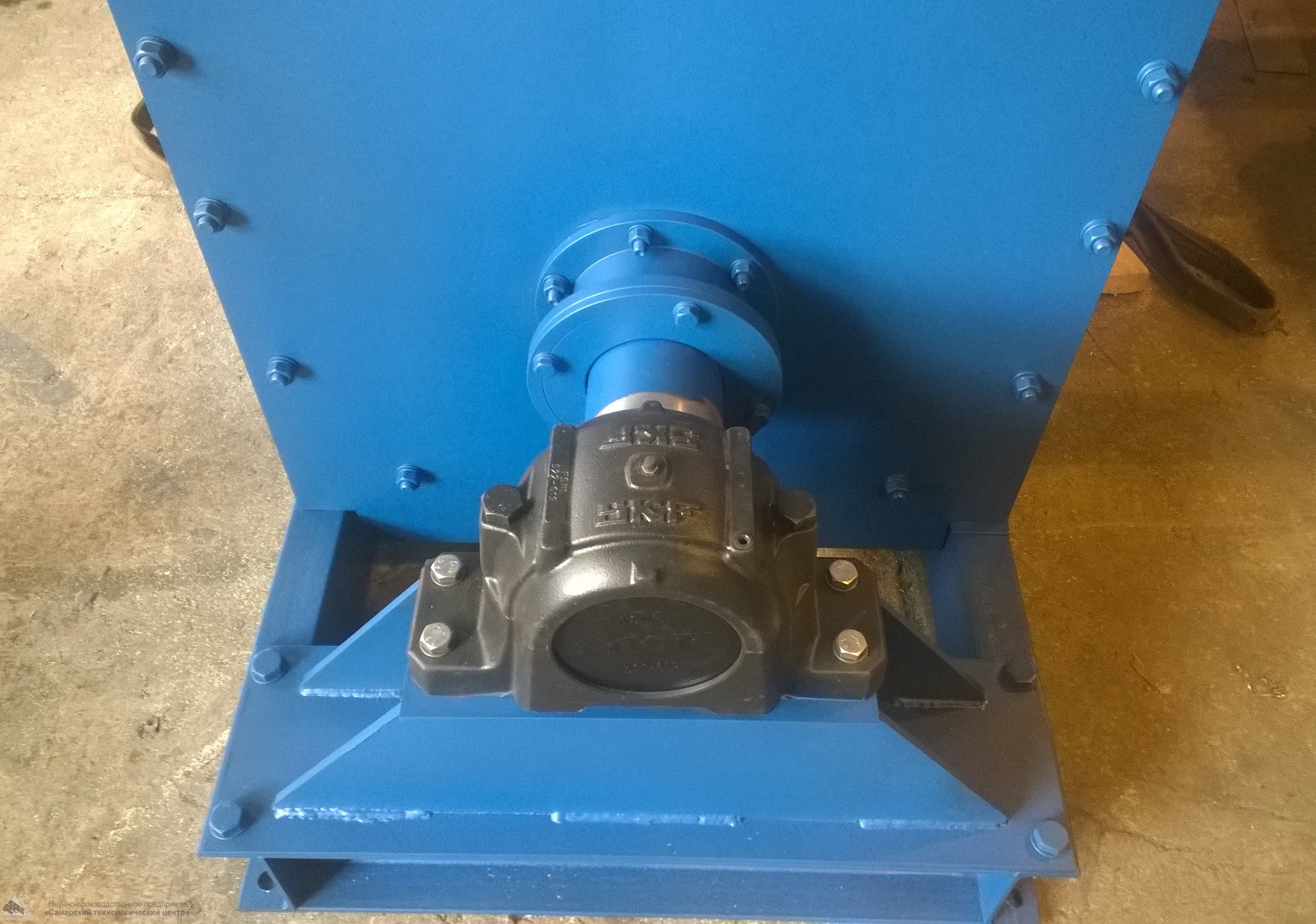

Фотографии
