Питатель шнековый с ворошителем

Питатели шнековые с ворошителем серии «ПШВ» предназначены для равномерной и непрерывной подачи сыпучего сырья, для транспортирования и дозированной подачи мелкокусковых и молотых материалов. Возможно применение шнековых питателей с ворошителем для перемешивания.

Питатель можно использовать как разгрузочное устройство бункерных установок, в качестве загрузочного устройства машин, требующих дозированной подачи материала, а также в комплексе с транспортными устройствами шнекового или иного типа.

Областью применения данных питателей является комплектация промышленных установок и технологических линий с заданной дозировкой материала.

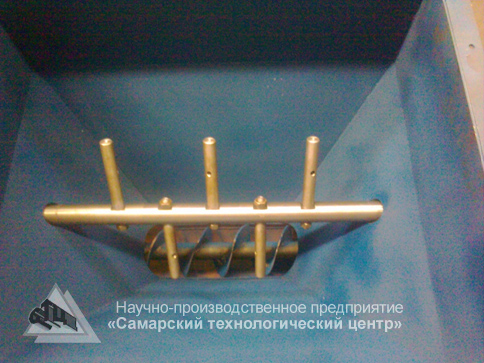

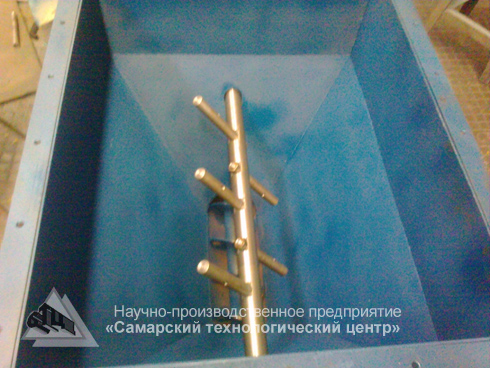

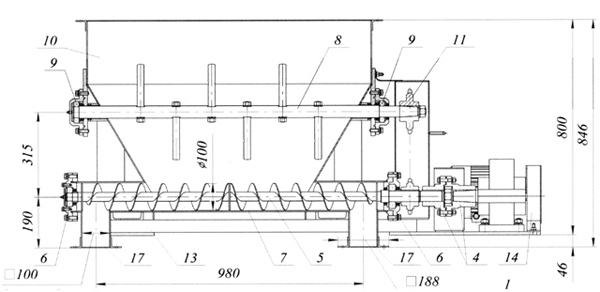

Конструктивно питатель шнековый состоит из: Приводной станции, состоящей из электродвигателя (поз. 1), ременной передачи (поз. 2), редуктора (поз. 3) и муфты (поз. 4). Шнековый вал (поз. 5) крепится в подшипниковых опорах (поз. 6), расположенных в корпусе шнека (поз. 7). Вал рыхлителя (поз. 8) установлен в подшипниках качения (поз. 9), установленных в опорах на бункере (поз. 10). Вал рыхлителя соединен со шнековым валом цепной передачей (поз. 11), которая имеет натяжной ролик (поз. 12). Бункер, корпус шнека и опорная рама (поз. 13) представляют собой металлоконструкцию, собранную в одно целое. Наружные вращающиеся части ограждены кожухами (поз. 14, 15, 16).

Материал из бункера, посредством рыхлительного устройства, а также под собственным весом, поступает в корпус шнека. При вращении шнекового вала, материал получает поступательное движение в осевом направлении корпуса шнека и равномерно перемещается в направлении разгрузочного патрубка. Дойдя до разгрузочного отверстия, он под действием силы тяжести подается вниз по разгрузочному патрубку (поз. 17).В данной модификации два выгрузочных патрубка.

Типоразмер питателя ПШВ-1/100 ПШВ-1/150 ПШВ-1/200
Расчетная производительность, м³/ч, при коэффициенте рыхления ϕ:
  ϕ = 0,3 0,023 ÷ 1,13* 0,04 ÷ 1,8* 0,1 ÷ 4,5*
  ϕ = 0,8 0,06 ÷ 3,0* 0,1 ÷ 4,7* 0,25 ÷ 12,0*
Частота вращения шнека, об/мин 1 ÷ 50* 1 ÷ 50* 1 ÷ 50*
Максимальный размер кусков при сортированном материале (80% всего материала составляют куски заданной крупности), мм  10 15 18
Максимальный размер кусков при рядовом материале (количество наибольших кусков не более 10 — 15% от всей массы), мм  25 40 50
Диаметр шнека, мм 100 145 200
Кол-во разгрузочных парубков 1 1 1
Объем бункера, м³ 0,3 0,3 0,5
Электродвигатель:
  тип 4А90L4У3 4А100S4У3 4А90L4У3 4А100S4У3 4А90L8У3 4А100S6У3 4А100S4У3
  мощность, кВт 2,2; 3 2,2; 3 1,5; 2,2; 3
  частота вращения, об/мин 1500 1500 750; 1000; 1500
  напряжение, В 380 380 380
Редуктор Ц2У-125-Uр-21У2 Ц2У-125-Uр-21У2 Ц2У-125-Uр-21У2
Масса, кг 325 340 470

Предприятие ООО «НПП «СТЦ» осуществляет гарантийное и сервисное обслуживание оборудования и поставку запасных частей.

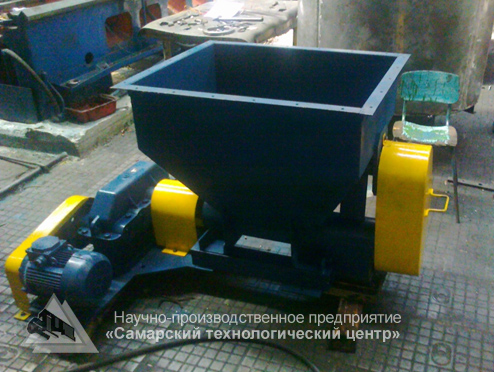

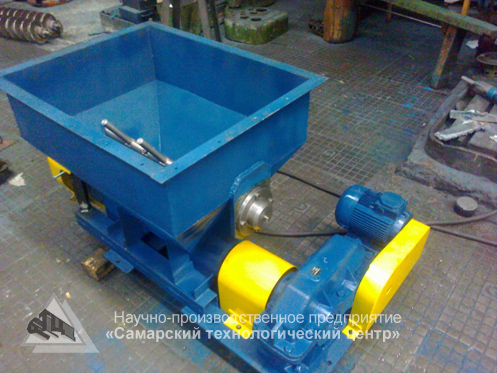

Фотографии
