Питатель шнековый ПШВ-30-500-2600

Питатель шнековый «ПШВ-30-500-2600» предназначен для регулируемой подачи минерального сырья, угля, как основного топлива для ТЭЦ

Питатель можно использовать как разгрузочное устройство бункерных установок, в качестве загрузочного устройства машин, требующих дозированной подачи материала, а также в комплексе с транспортными устройствами иного типа.

Питатель шнековый ПШВ-30-500

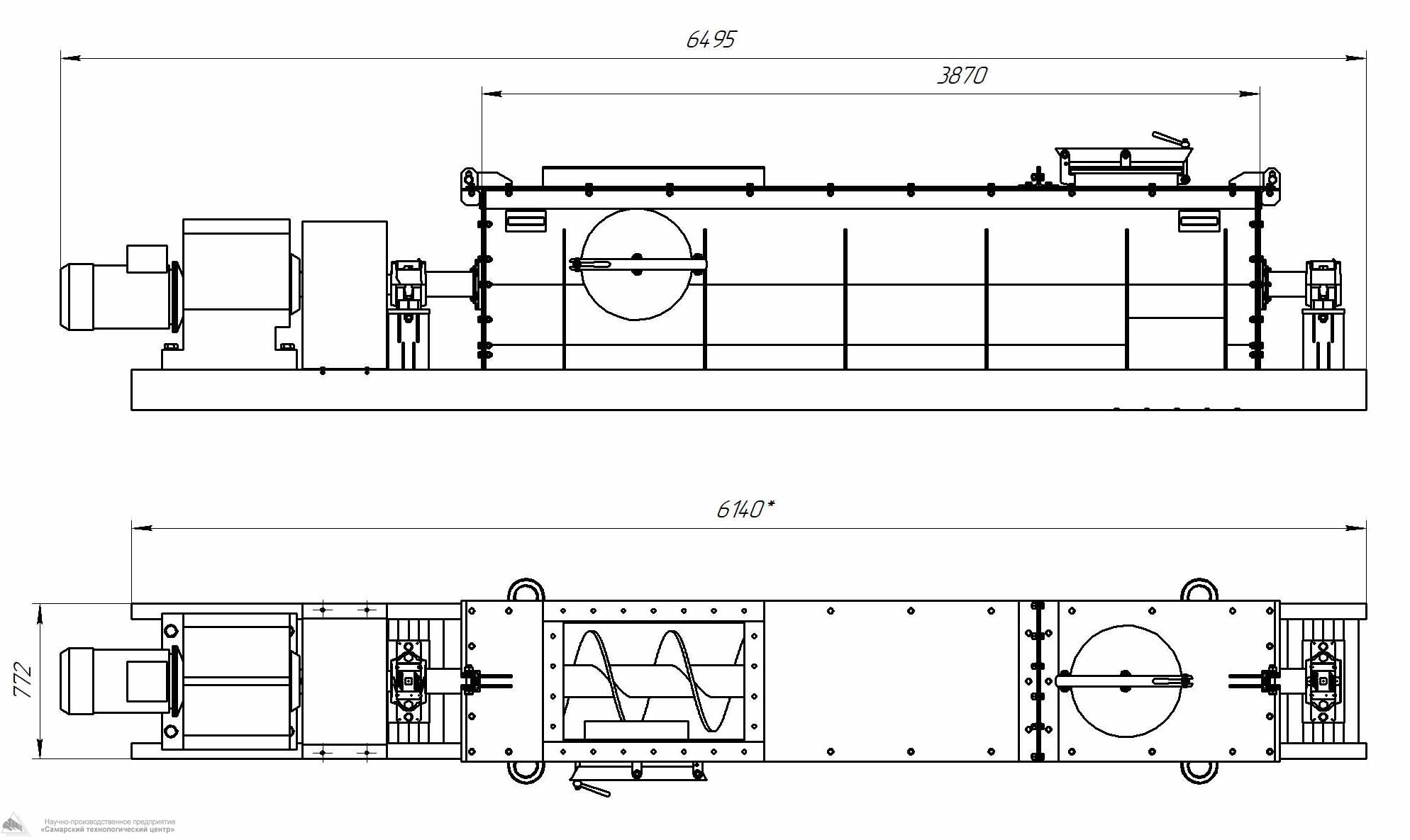

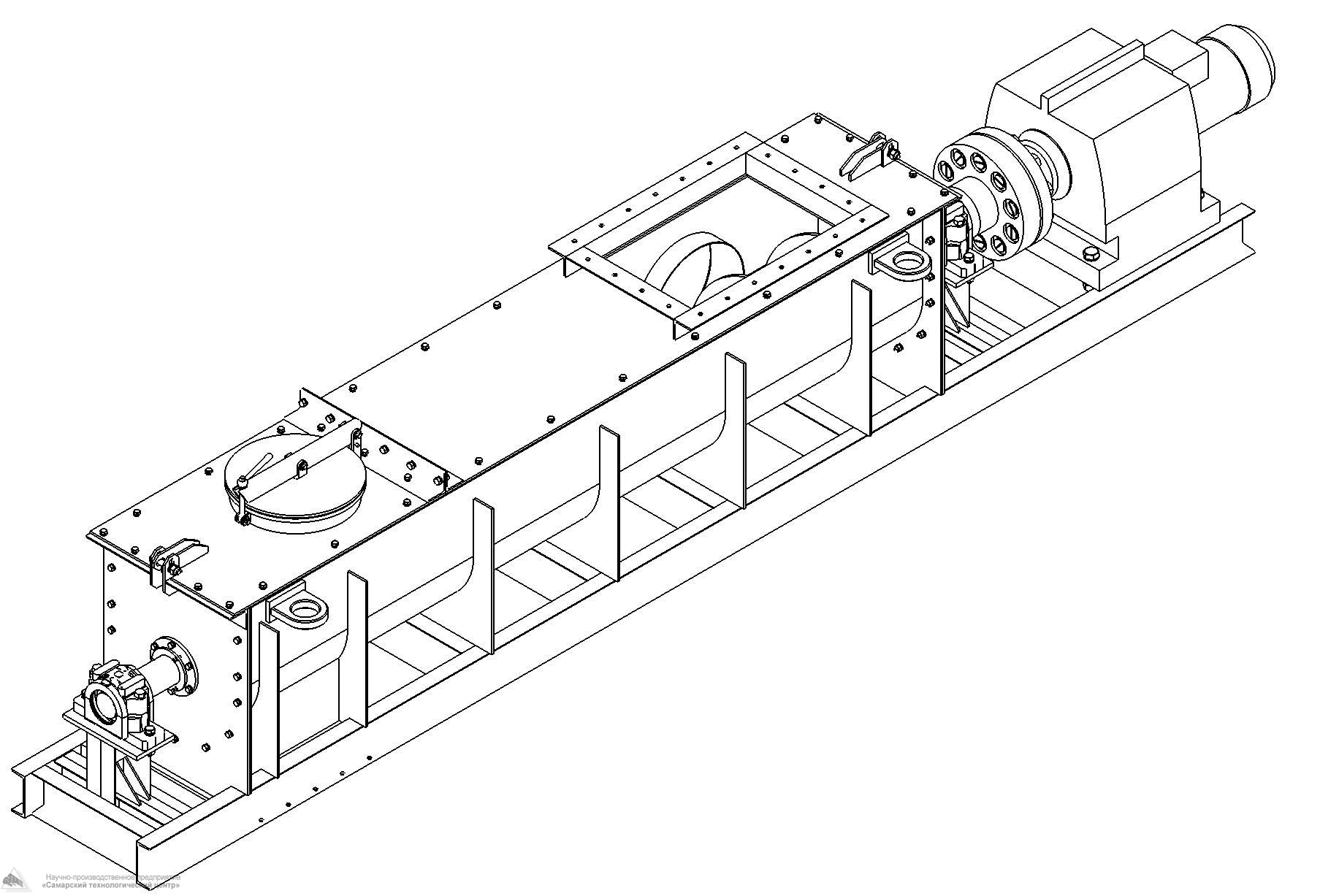

Общий вид питателя с обозначением составных частей показан чертеже. Привод осуществляется от электродвигателя (поз. 15) через МУВП (поз. 11), вращение передается на редуктор (поз. 16), с редуктора через МУВП (поз. 12) на Вал приводной (поз. 2). С вала вращение передается на Шнек (поз. 1); который в свою очередь, удерживается в подшипниковых опорах (поз. 13). Материал подается в питатель через загрузочное окно корпуса, под собственным весом. При вращении Шнека материал перемещается вдоль корпуса (поз. 4) и выгружается в разгрузочном окне.

Типоразмер питателя ПШВ-40-650
Расчетная производительность, т/ч(*с частотным преобразователем):  7,0 ÷ 33,0*
Частота вращения шнека, об/мин(*с частотным преобразователем): 2,2 ÷ 11,0*
Диаметр шнека, мм 500
Цилиндрический мотор-редуктор:
  тип

ТИП R167 DRS160MC4/TF/V

  мощность, кВт 15
  частота вращения, об/мин 1470
  напряжение, В 380
Частотный преобразователь:

тип ACS800-01-0025-3+B056+P901
 мощность, кВт 22
Масса, кг 3600

Предприятие ООО «НПП «СТЦ» осуществляет гарантийное и сервисное обслуживание оборудования и поставку запасных частей.

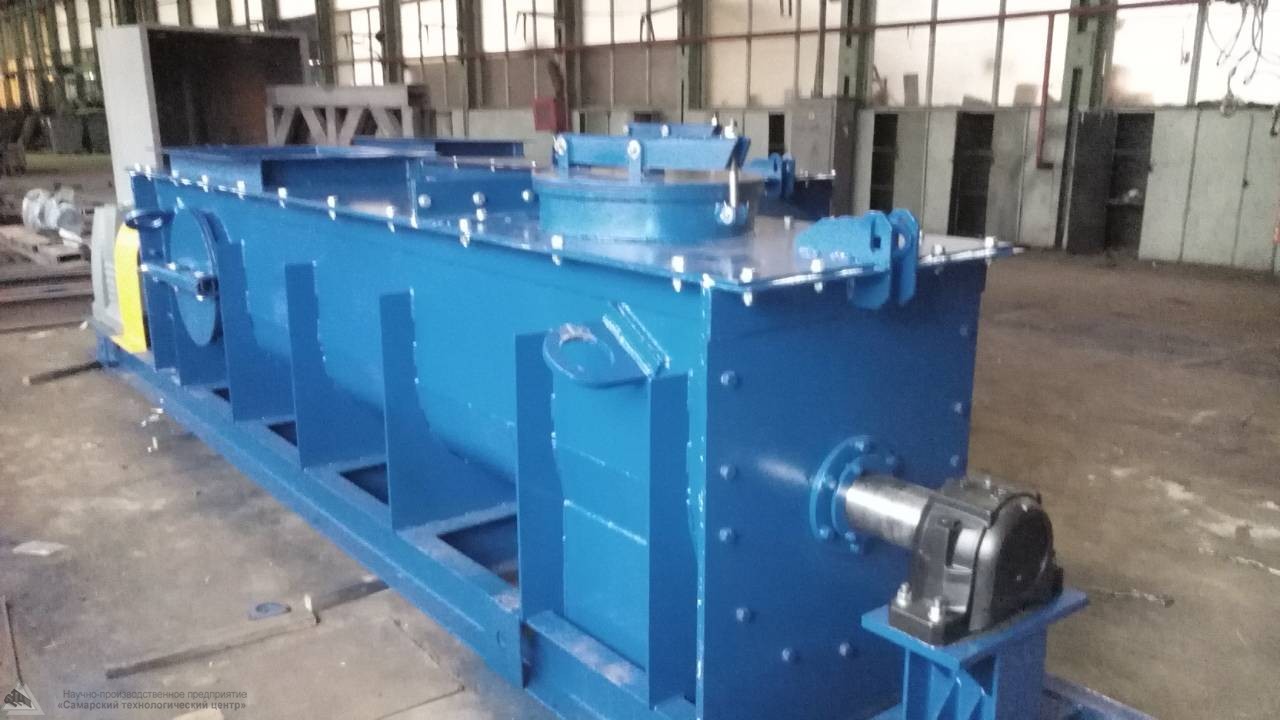

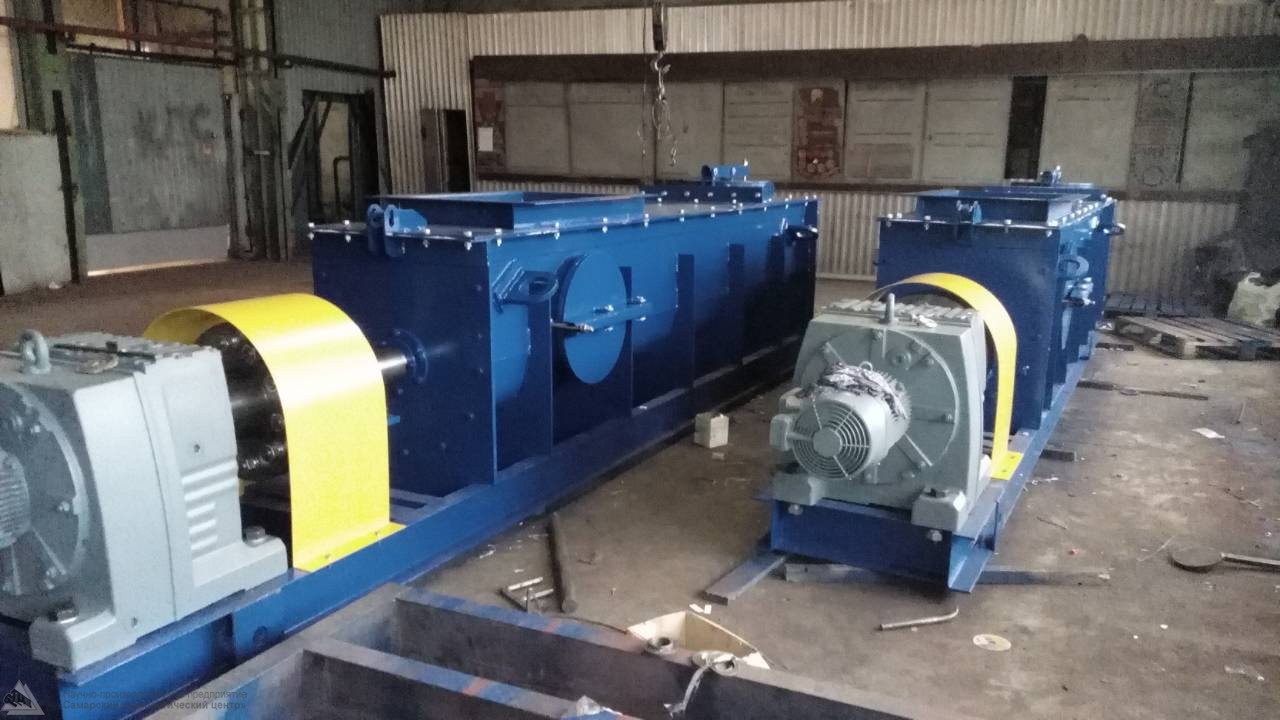

Фотографии
